不锈钢偏心半球阀

生产厂家:苏核阀门制造(苏州)有限公司销售热线:0512-67276597 手机直线:18962528076

不锈钢偏心半球阀
不锈钢偏心半球阀

不锈钢偏心半球阀是用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送的最佳设备,应用于冶金、选矿生产的煤粉喷吹专用阀。

特点:

1、直通型、单向密封、偏心式结构,特别用于煤粉喷吹的气固两相流介质,无阻挡流道贯通、不会出现积灰或卡死的现象。

2、开关轻便,开启时球与壳体脱离,无任何接触,启动扭矩小,转动灵活。关闭时,半球与阀座的挤切作用能除去密封面上的污物,密封严紧可靠。

3、密封面的偏心结构,使球面能自动补偿磨损,能保持阀门的密封,使用寿命长。

4、该阀门T型是属于耐磨硬密封球阀,它的密封副材料是特殊的,密封面要经过特殊耐磨处理。处理后表面硬度可达到HRC65-72度,故阀门的耐磨性能特别好。

5、阀门表面油漆,有常温和高温两种。高温用耐温600℃的进口漆,喷涂后,高温使用不烧漆、炭化、焦化现象、不变色。

不锈钢偏心半球阀主要性能参数及执行标准:


公称压力MPa1.01.62.54.0
阀门强度试验压力MPa1.52.43.86.0
阀门密封试验压力MPa1.11.82.84.5
适用温度℃≤425℃ ≤325℃常温
阀体主要材质铸钢、不锈钢
适用介质煤粉、煤灰、含尘、气体、废渣、泥浆等
法兰标准JB/T82.1-94
阀门结构长度标准GB12221-89


一、Q340F/H/Y不锈钢偏心半球阀产品概述

PQ340F/H/Y不锈钢偏心半球阀由阀体、偏心球体、主(从)动轴、上(下)轴套、球冠、压圈、内(外)阀座等主要部件组成,其与管道的连接形式为法兰连接,它通过转动蜗轮机构,带动偏心曲轴旋转90°来实现阀门的启闭,起到截断介质的作用,该阀阀体及零部件采用不锈钢材质,特别适合酸碱腐蚀类介质的输送。本产品密封严禁,输送有害气体可达零泄露。

二、Q340F/H/Y不锈钢偏心半球阀主要零部件材料表

序号

零件名称

材料名称

1

阀体/阀盖

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

2

球体

1Cr18Ni9Ti表面特殊处理

0Cr18Ni12Mo2Ti表面特殊处理

3

阀杆

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

4

阀座

1Cr18Ni9Ti/PTFE

0Cr18Ni12Mo2Ti/PTFE

5

填料

柔性石墨

柔性石墨

6

螺栓

0Cr18Ni9

0Cr18Ni9

7

螺母

0Cr18Ni9

0Cr18Ni9

三、Q340F/H/Y不锈钢偏心半球阀主要性能规范表

公称压力PN(Mpa)

0.6

1.0

1.6

2.5

4.0

6.4

常温最大工作压力(Mpa)

0.6

1.0

1.6

2.5

4.0

6.4

壳体强度试验压力(Mpa)

1.0

1.5

2.4

3.8

6.0

9.6

气密封试验压力(Mpa)

0.6

0.6

0.6

0.6

0.6

0.6

高压密封试验压力(Mpa)

0.7

1.1

1.76

2.75

4.4

7.1

渗漏率

<0.1×DNmm3/s  (符合GB/T13927-2008标准)

适用温度(℃)

软密封:-46℃~280℃;硬密封:-46℃~545℃

适用介质

天然气、水蒸气、油品类、酸碱类、煤粉煤灰、废渣、泥浆、含颗粒状、含纤维等介质。

传动形式

蜗轮传动

四、Q340F/H/Y不锈钢偏心半球阀主要外形尺寸表

公称压力
PN(MPa)

公称通径

DN(mm)

主要尺寸(mm)

L

D

D1

D2

b

f

Z-φd

0.6-1.6

-

参考偏心半球阀尺寸表或咨询我厂销售人员

2.5

40

125

145

110

85

18

3

4-18

50

140

160

125

100

20

3

4-18

65

190

180

145

120

22

3

8-18

80

178

195

160

135

22

3

8-18

100

200

230

190

160

24

3

8-23

125

254

270

220

188

28

3

8-25

150

267

300

250

218

30

3

8-25

200

292

360

310

278

34

3

12-25

250

330

425

370

332

36

3

12-30

300

390

485

430

390

40

4

16-30

350

430

550

490

448

44

4

16-34

400

530

610

550

505

48

4

16-34

450

660

600

555

-

20-34

-

-

500

630

730

660

610

52

4

20-41

600

800

840

770

718

56

5

20-41

700

900

955

875

815

60

5

24-48

800

1000

1070

990

930

64

5

24-48

4.0

40

125

145

110

85

18

3

4-18

50

140

160

125

100

20

3

4-18

65

190

180

145

120

22

3

8-18

80

178

195

160

135

22

3

8-18

100

200

230

190

160

24

3

8-23

125

254

270

220

188

28

3

8-25

150

267

300

250

218

30

3

8-25

200

292

375

320

282

38

3

12-30

250

330

445

385

345

42

3

12-34

300

390

510

450

408

46

4

16-34

350

430

570

510

465

52

4

16-34

400

530

655

585

535

58

4

16-41

450

580

680

610

560

60

4

20-41

500

630

755

670

612

62

4

20-48

600

800

890

795

730

62

5

20-54

700

900

995

900

835

68

5

24-54

800

1000

1135

1030

960

76

5

24-58

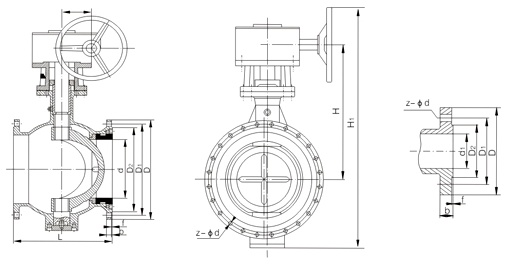

五、Q340F/H/Y不锈钢偏心半球阀主要结构图

Q340F/H/Y不锈钢偏心半球阀主要结构图
