不锈钢气动刀型闸阀

生产厂家:苏核阀门制造(苏州)有限公司销售热线:0512-67276597 手机直线:18962528076

不锈钢气动刀型闸阀
不锈钢气动刀型闸阀

不锈钢气动刀型闸阀介绍:

刀型闸阀又叫(刀闸阀、插板阀)有手动、伞齿轮传动、气动、电动。

 气动刀闸板阀阀体结构长度短、重量轻、阀座密封面可免受介质冲刷,密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。构成中包括阀体、闸板、阀盖、阀杆和传动机构,其特点为阀体为平面板状结构、与管道对夹连接。闸板采用单闸板,一侧与阀体阀座密封,背面与阀体另一侧之间楔形接触,密封面与介质流向相对。闸楔形接触结构是在密封面背面均设楔形压紧块,阀体另一侧对应压紧块处设调节顶丝。

1.气动刀闸板阀是闸阀的新品种,体积小,重量轻,轻型节材,是污水、煤浆、泥浆、空气、渣水混合物、供水、造纸、矿山等待业中的理想产品。

2.气动刀闸板阀采用金属对金属的硬密封,或采用金属对橡胶的软密封。在开启和关闭的过程中,闸板与密封面采用了特殊的设计,磨擦较少,经久耐用。

3.气动刀闸板阀的上密封突破了常规的密封形式,采用上盖结构,使得上密封由大面积的矩形密封改成了小面积的圆周密封,密封性能大大提高。在圆周密封的基础上,又采用了目前国际上先进的浮动密封结构,使得上密封达到了与管道同寿命的程度,从而整体上提高了阀门的使用寿命。

4.气动刀闸板阀在手轮顶部加装封套装置后,可以使阀门活动部件全部处于封闭状态,闸板和阀杆的丝杆传动不会因润油干枯而卡涩。特别适合在粉尘及干燥的恶劣环境中长期正常工作。

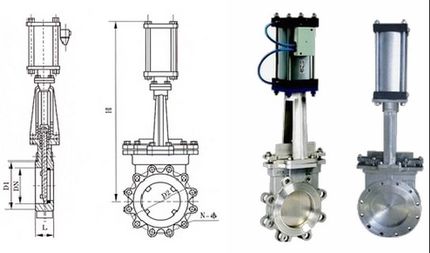

不锈钢气动刀型闸阀结构原理图:

不锈钢气动刀型闸阀结构图

标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

主要性能规范

公称压力(MPa)
壳体试验(MPa)
密封试验(MPa)
工作温度
适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质

体、盖
闸阀
阀杆
密封面
不锈钢、碳钢、灰铸铁
碳钢、不锈钢
不锈钢
橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸(mm)

MPa
DN
L
D
D1
D2
H
N-M
D0
W(Kg)
1.0
50
43
160
125
100
330
4-M16
180

65
46
180
145
120
360
4-M16
180

80
46
195
160
135
390
4-M16
220

100
52
215
180
155
440
8-M16
220

125
56
245
210
185
510
8-M16
230

150
56
280
240
210
600
8-M20
280

200
60
335
295
265
700
8-M20
360

250
68
390
350
320
840
12-M20
360

300
78
440
400
368
960
12-M20
400

350
78
500
460
428
1110
16-M20
400

400
102
565
515
482
1250
16-M22
400

450
114
615
565
532
1380
20-M22
530

500
127
670
620
585
1530
20-M22
530

600
154
780
725
685
1800
20-M27
600

700
165
895
840
800
2150
24-M27
600

800
190
1010
950
898
2420
24-M30
680

900
203
1110
1050
1005
2680
28-M30
680

1000
216
1220
1160
1115
3100
28-M30
700

1200
254
1450
1380
1325
3450
32-M36
800
