美标不锈钢低温法兰闸阀

生产厂家:苏核阀门制造(苏州)有限公司销售热线:0512-67276597 手机直线:18962528076

美标不锈钢低温法兰闸阀
美标不锈钢低温法兰闸阀

不锈钢低温闸阀简介:

低温阀门有二种阀盖设计形式。******种是螺栓式阀盖,按这种设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用透焊连接。

压力等级:1.6Mpa~2.5Mpa

产品规格:DN15~300mm

产品材质:碳钢、不锈钢、高温钢

适用温度:-45oC~197 oC

适用介质:乙烯、丙烯、液氮、液氢

低温闸阀用途:
低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质
低温闸阀特点:
1、为防止中腔异常升压,在闸板的进口侧设置了泄压孔。
2、根据阀门的工作温度确定阀盖的顶部长度,确保阀桿填料的可靠密封。
3、根据工作温度合理选用填料,垫片等零件的材料。
4、严格控制材料的化学成份及低温冲击韧性等力学性能指标。
5、采用多种配管法兰标准及密封面型式,适用于各种工程需要。

低温闸阀技术要求低温闸阀主要材料
设计、制造及验收按JB/T 7749-95阀体、阀盖:不锈钢
主体材料:LCB、LF1、LF3、LC3、CF8、F304阀杆: 1Cr18Ni9Ti
结构长度按GB/T 12221-1989标准闸板、阀座密封面: 堆焊硬质合金
法兰连接尺寸按JB/T 79-1994标准阀杆螺母: 铝青铜
适用温度:-46~196°C垫片: 低温石棉、蜡浸石棉橡胶板
阀门的检验和试验按JB/T 9092-1999标准填料: 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳

手轮:球墨铸铁或可锻造铁

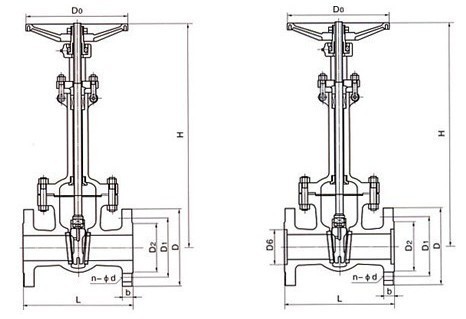

DZ41W美标不锈钢低温法兰闸阀结构图

DZ41W美标不锈钢低温法兰闸阀结构图

低温闸阀性能参数:

型号
DZ40Y-16
DZ40Y-25
工作压力(MPa)
1.6
2.5
适用温度(℃)
LC3≥-101,LCB≥-46,LCC≥-46,1Cr18Ni9Ti≥-196
材料
阀体、闸板、阀盖、支架
LC3、LCB、LCC、1Cr18Ni9Ti
填料
浸四氟乙烯石棉绳
手轮
QT450-10
阀杆螺母
ZCuA110Fe3
阀杆
1Cr18Ni9Ti
垫片
低温石棉

低温闸阀主要外形和连接尺寸:

公称通径
主要外形尺寸和连接尺寸
L
D
D1
D2
b
Z-d
H
D0
DZ40Y-16L
20
150
105
75
55
14
4-14
320
140
25
160
115
85
65
14
4-14
350
160
32
180
135
100
78
16
4-18
385
180
40
200
145
110
85
16
4-18
420
200
50
250
160
125
100
16
4-18
540
240
65
270
180
145
120
18
4-18
610
240
80
280
195
160
135
20
8-18
690
280
100
300
215
180
155
20
8-18
780
300
125
325
245
210
185
22
8-18
930
320
150
350
280
240
210
24
8-23
980
360
200
400
335
295
265
26
12-23
1180
400
250
450
405
355
320
30
12-25
1390
450
300
500
460
410
375
30
12-25
1620
560
350
550
520
470
425
34
16-25
1810
640
400
600
580
525
485
36
16-30
1970
640
DZ40Y-25L
20
150
105
75
55
16
4-14
320
140
25
160
115
85
65
16
4-14
350
160
32
180
135
100
78
18
4-18
385
180
40
200
145
110
85
18
4-18
420
200
50
250
160
125
100
20
4-18
540
240
65
270
180
145
120
22
8-18
610
240
80
280
195
160
135
22
8-18
690
280
100
300
230
190
160
24
8-23
780
300
125
325
270
220
188
28
8-25
930
320
150
350
300
250
218
30
8-25
980
360
200
400
360
310
278
34
12-25
1180
400
250
450
425
370
332
36
12-30
1390
450
300
500
485
430
390
40
16-30
1620
560
350
550
550
490
448
44
16-34
1810
640
400
600
610
550
505
48
16-34
1990
640
